16М30Ф3 Электрооборудование станка
Электросхема станка
Сведения о производителе токарного станка с ЧПУ 16М30Ф3
Производитель токарного станка 16М30Ф3 - Рязанский станкостроительный завод РСЗ, основанный в 1949 году.
Свой первый станок Рязанский станкостроительный завод выпустил 21 февраля 1949 года - это был токарно-винторезный станок 164 серии. В течение короткого времени заводом были запущены в призводство еще три серии токарных станков - 166, 165 в 1953 году, 163 в 1956 году.
По мере совершенствования конструкции станков завод выпускал все более современные модели - 1М63, 1М63Б, 1М63БФ101, 1М63Н, 16К30, 1А64, 16К40, 1М65, 1Н65.
На основе универсальных токарных станков Рязанским станкостроительным заводом был освоен выпуск токарных станков с ЧПУ - 16К30Ф3, 16М30Ф3, 16К40РФ3, 16Р50Ф3 и др.
Также заводом освоен выпуск современных токарных обрабатывающих центров с числом координат от 4 до 8, токарных станков с ЧПУ наклонной 1П756ДФ3 и горизонтальной компоновок, трубообрабатывающих станков 1А983, 1Н983 - для обработки концов труб диаметром до 460 мм, колесотокарных, вальцетокарных, станков для обработки глубоких отверстий и др.
Станки, выпускаемые Рязанским станкостроительным заводом РСЗ
- 1А64 станок токарно-винторезный универсальный, Ø 800
- 1М63 станок токарно-винторезный универсальный, Ø 630
- 1М63Б, 1М63БГ станок токарно-винторезный повышенной мощности, Ø 630
- 1М63БФ101 станок токарно-винторезный с УЦИ, Ø 630
- 1М63Ф101 станок токарно-винторезный с УЦИ, Ø 630
- 1М63Н станок токарно-винторезный универсальный, Ø 630
- 1М65 станок токарно-винторезный тяжелый, Ø 1000
- 1М658 станок токарно-винторезный тяжелый, Ø 1000 х 8000
- 1Н65 станок токарно-винторезный тяжелый, Ø 1000
- 1Н983 станок трубонарезной, Ø 830
- 1П756ДФ3 станок токарный с ЧПУ, Ø 630
- 16К30 станок токарно-винторезный универсальный, Ø 630
- 16К30Ф3 станок токарный с ЧПУ, Ø 630
- 16К40 станок токарно-винторезный универсальный, Ø 800
- 16К40Ф101 станок токарно-винторезный с УЦИ, Ø 800
- 16М30Ф3 станок токарный с ЧПУ, Ø 630
- 16Р25П станок токарно-винторезный повышенной точности, Ø 500
- 16Р30Ф3 станок токарный с ЧПУ, Ø 840
- 163 станок токарно-винторезный универсальный, Ø 630
- 165 станок токарно-винторезный тяжелый, Ø 1000
- 1658 станок токарно-винторезный тяжелый, Ø 1000 х 8000
- РТ117 станок токарно-винторезный тяжелый, Ø 1140
- РТ705Ф312 станок токарный с ЧПУ, Ø 630
- РТ724Ф3 станок токарный патронно-центровой с ЧПУ, Ø 630
- РТ755Ф3 станок токарный с ЧПУ тяжелый специальный, Ø 1000
- РТ817 станок токарно-винторезный тяжелый, Ø 1370
- РТ983 станок трубонарезной, Ø 70 х 320
- ТНП-111 станок токарный настольный, Ø 150
16М30Ф3 Станок токарный патронно-центровой с числовым программным управлением (ЧПУ). Назначение, область применения
Токарный станок с ЧПУ 16М30Ф3 предназначен для токарной обработки поверхностей деталей типа тел вращения со ступенчатым и простым криволинейным профилями и для нарезания резьбы; применяется в условиях единичного и мелкосерийного производства в цехах машиностроительных заводов и других отраслях промышленности.
Станок 16М30Ф3 оснащен системой программного управления «Электроника НЦ-31».
Со станком 16М30Ф3 поставляются транспортер для уборки стружки и пневмопатрон.
Шероховатость обработанных на станке поверхностей:
- цилиндрических Ra 2,5 мкм по ГОСТ 2789—73;
- конических и фасонных Rz 20 мкм по ГОСТ 2789—73.
Класс точности станка П по ГОСТ 8—77.
Станок 16М30Ф3 предназначен для внутренних и экспортных поставок.
Основные конструктивные особенности станка: широкий диапазон регулирования скоростей шпинделя и подач, жесткость основных узлов станка; перемещение пиноли задней бабки и зажима патрона механизировано; на четырехпозиционный резцедержатель можно устанавливать восемь инструментальных блоков; применение накладных стальных закаленных направляющих в сочетании с опорами качения гарантирует длительное сохранение точности станка; переключение 12 ступеней частоты вращения шпинделя автоматическое; применены быстроходные приводы подач с обратной связью; повышены нормы точности станка; механизировано удаление стружки с помощью транспортера; корректировка и редактирование программ производятся непосредственно на станке.
Разработчик — Рязанское специальное конструкторское бюро станкостроения (РСКБС).
История токарно-винторезного станка 16М30Ф3
В 1934 году на Московском станкостроительном заводе "Красный пролетарий" осваивается выпуск тяжелых универсальных токарно-винторезных станков станков ДИП-300, ДИП-400, ДИП-500. В качестве прототипа был избран токарно-винторезный станок немецкой фирмы VDF.
В 1944 году производство этих станков было передано на Рязанский станкостроительный завод РСЗ.
В 1956 году запущена в производство первая модель 163-й серии - 163 – РМЦ 1400, 2800.
В 1968 году запущено в производство следующее поколение серии - модель 1м63, 1м63Б.
С 1973 года начало серийного выпуска токарных станков: 16К30, 16К30Ф3, 1М63Бф101, 16М30Ф3, 1П756ДФ3.
Станки 163 серии производились, также, в Тбилиси - 1Д63А, 1М63Д, 1М63ДФ101.
В 1992 году начало серийного выпуска последней модели 163 серии 1М63Н.
Обозначение универсального токарного станка
Например: 16К30Ф3, 16М30Ф3, 16Р30Ф3, 16М40.
- 1 - токарный станок (группа)
- 6 – токарно-винторезный станок (подгруппа)
- М – поколение станка (Б, К, М, Р)
- 30 - высота центров над станиной:
- 25 - Ø 500 мм
- 30 - Ø 630 мм
- 40 - Ø 840 мм
- 50 - Ø 1000 мм
- 70 - Ø 1400 мм
- 150 - Ø 3000 мм
- П – исполнение станка с повышенной точностью по ГОСТ 8-82
- Ф3 – исполнение станка с системой ЧПУ
- Ф3-33 – исполнение станка с системой ЧПУ 2Р22
- Ф3141 – исполнение станка с системой ЧПУ НЦ-31 и станцией управления СЕВ23/23-30 (Болгария)
- Ф3171 – исполнение станка с системой ЧПУ НЦ-31 и комплектным электроприводом 03ТS-1386 (Чехия)
Модификации токарно-винторезного станка 16М30Ф3
- 16М30Ф3-33 - 1988, УЧПУ 2Р22, Электродвигатели постоянного тока - Главный привод: DYNAMO MP160L / 160L, Приводы подач: 47МВО-2с-М
- 16М30Ф3-121 - 1989, УЧПУ НЦ-31, станция управления СЕС 30/30-30 (Болгария)
- 16М30Ф3-171 - 1990, УЧПУ НЦ-31, Комплектный электропривод 03ТS-1386 в шкафном исполнении производства Чехии
- 16М30Ф3-141 - 1991, УЧПУ НЦ-31, станция управления СЕВ 23/23-30 или CEB 40/30-30 (Болгария)
16М30Ф3 Габарит рабочего пространства токарного станка с ЧПУ
Габарит рабочего пространства токарного станка с ЧПУ 16М30Ф3141
Габарит рабочего пространства токарного станка с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
Габарит рабочего пространства токарного станка с ЧПУ 16М30Ф3-33
Габарит рабочего пространства токарного станка с ЧПУ 16М30Ф171, 16М30Ф3141
16М30Ф3 Чертеж шпинделя токарного станка с ЧПУ
Чертеж шпинделя токарного станка с ЧПУ 16М30Ф3
Чертеж шпинделя токарного станка с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
16М30Ф3 Общий вид токарного станка с ЧПУ
Фото токарного станка с ЧПУ 16М30Ф3
Фото токарного станка с ЧПУ 16М30Ф3
Фото токарного станка с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
Фото токарного станка с ЧПУ 16М30Ф3
Фото токарного станка с ЧПУ 16М30Ф3
Фото токарного станка с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
Фото токарного станка с ЧПУ 16М30Ф3
Фото токарного станка с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
Фото токарного станка с ЧПУ 16М30Ф3
Фото токарного станка с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
Фото токарного станка с ЧПУ 16М30Ф3
Фото токарного станка с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
Фото токарного станка с ЧПУ 16М30Ф3
Фото токарного станка с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
Фото токарного станка с ЧПУ 16М30Ф3
Фото токарного станка с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
16М30Ф3 Расположение составных частей токарного станка с ЧПУ
Расположение составных частей токарного станка с ЧПУ 16М30Ф3141
Расположение составных частей токарного станка с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
16М30Ф3-141 Спецификация составных частей токарного станка с ЧПУ
- 1. ЭлектроТрубоМонтаж - 16М30Ф3141.81.000
- 7. Ограждение подвижное - 16М30Ф3.11.000
- 10. Короба - 16М30Ф3.14.000
- 11. Встройка датчика по оси "X" - 16М30Ф3.27.000
- 12. Бабка задняя - 16М30ФЗ.31.000
- 13. Упоры поперечные - 16М30Ф3.35.000
- 14. Упоры продольные - 16М30Ф3.34.000
- 15. Пара винтовая - 16М30Ф3.55.000
- 16. Привод поперечных подач - 16М30Ф3.65.000
- 17. Гидроразводка - 16М30Ф322.75.000
- 18. Разводка смазки - 16М30Ф3.78.000
- 24. Защита направляющих - 16М30Ф31.15.000
- 25. Резцедержатель - 16М30Ф31.40.000
- 26. Стойка - 16М30Ф31.44.000
- 27. Каретка - 16М30Ф31.52.000
- 28. Охлаждение - 16М30Ф31.74.000
- 33. Станция управления - 16М30Ф3-3141.80.000
- 34. Пульт управления - 16М30Ф3-3121.84.000
- 39. Короба соединительные - 16К30Ф30.16.000
- 40. Встройка датчика нарезки резьбы - 16К30Ф3121.23.000; 1П756ДФ321.23.000
- 41. Устройство для перемещения - 16К30Ф30.26.000
- 46. Механизм сцепления - 16К30Ф30256.000
- 47. Фартук - 16К30Ф302.60.000
- 52. Станина - 16К30Ф323.10.000
- 53. Ограждение - 16К30Ф323.12.000
- 54. Бабка шпиндельная - 16К30Ф322.20.000
- 55. Пара винтовая - 16К30Ф323.34.000
- 57. Пневморазводка - 16К30Ф323.68.000
- 58. Привод продольных подач - 16К30Ф323.72.000
- 59. Гидрозамок - 16К30Ф323.76.000
- 65. Пульт оперативный - 16К30Ф353.24.000
- 70. Резцедержатель трехсторонний - 1П756ДФ313.42.000
- 71. Держатель расточной - 1П756ДФ313.43А.000
- 72. Держатель осевого инструмента - 1П756ДФ313.44.000
- 73. Пневмопатрон - 1П756ДФЗ11.90.000
- 78. Станция управления - СЕВ 23/23-30 (производства НРБ)
Кожуха защитные - 16М30Ф3.12.000
Станция управления СЕB 23/23-30 (Болгария)
Станция представляет групповой электропривод для металлорежущих машин с приводом главного движения 30 kW и двумя приводами подач с длительными крутящими моментами 23 Nm
Технические параметры
- Напряжения питающей сети 3~380V
- Частота питающей сети 50Hz
- Номинальный ток 50А
- Режим работы S1
- Номинальная скорость вращения для главного привода 600 об/мин
- Максимальная скорость вращения для главного привода 3500 об/мин
- Максимальная скорость вращения для привода подачи 2000 об/мин
Комплектность электропривода
1. Металлический шкаф содержит:
- Преобразователь постоянного тока серии SDC-1V – 2 шт (подачи)
- Преобразователь постоянного тока серии MDC-2-30 (главное движение)
- Дроссель типа PK – 02715
- Сервоавтотрансформатор
- Трансформатор типа ТВ-380/240/18/13-2,5
- Устройство для питания тормоза
- Защиту от коротких замыканий
- Коммутационную аппаратуру
2. Двигатели постоянного тока
- Электродигатель постоянного тока главного движения типа МР 160L
- Электродигатель постоянного тока продольной и поперечной подачи типа 4МХ - 2шт. (Вместо двигателей МХ можно типа МТ)
16М30Ф3 Расположение органов управления токарным станком с ЧПУ
Расположение органов управления токарным станком с ЧПУ 16М30Ф3-33
Расположение органов управления токарным станком с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
Пульт управления токарным станком с ЧПУ 16М30Ф3-33
Пульт управления токарным станком с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
Пульт управления токарным станком с ЧПУ 16М30Ф3-33
Пульт управления токарным станком с ЧПУ 16М30Ф3. Смотреть в увеличенном масштабе
Перечень органов управления токарного станка с ЧПУ 16М30Ф3-33
- Педали управления выдвижением пиноли задней бабки
- Рукоятка зажима пиноли задней бабки
- Квадрат зажима корпуса задней бабки на станине
- Квадрат для перемещения пиноли задней бабки
- Квадрат смещения корпуса задней бабки по мостику
- Рукоятка зажима стойки пульта
- Педали зажима пневмопатрона
- Панель пульта управления станком
- 8.1. Лампа сигнальная "Сеть включена"
- 8.2. Лампа сигнальная "Готовность станка"
- 8.3; 8.4; 8.5; 8.6. Лампы показывающие номера диапазонов скорости шпинделя
- 8.7. Тумблер включения освещения
- 8.8. Тумблер включения охлаждения
- 8.9. Тумблер "Стоп подача"
- 8.10. Тумблер включения смазки каретки
- 8.11. "Общий Стоп"
- 8.12. Переключатель выбора режимов пиноли
- Дисплей
- Пульт управления
- Панель управления станком
- 11.1. Переключатель паузы смазки каретки
- 11.2. Кнопка толчковой смазки каретки
- 11.3. Тумблер включения подачи по оси X в ручном режиме
- 11.4. Кнопка включения ускоренного хода(по осям Z и X
- 11.5. Тумблер включения подачи по оси Z в ручном режиме
- 11.6. Маховичок перемещения по оси X с ценой деления 0,005 мм
- 11.7. Маховичок перемещения по оси Z с ценой деления 0,01 мм
- Пульт на станции управления
- Рукоятка устройства торможения пульта
- Панель пульта управления станком

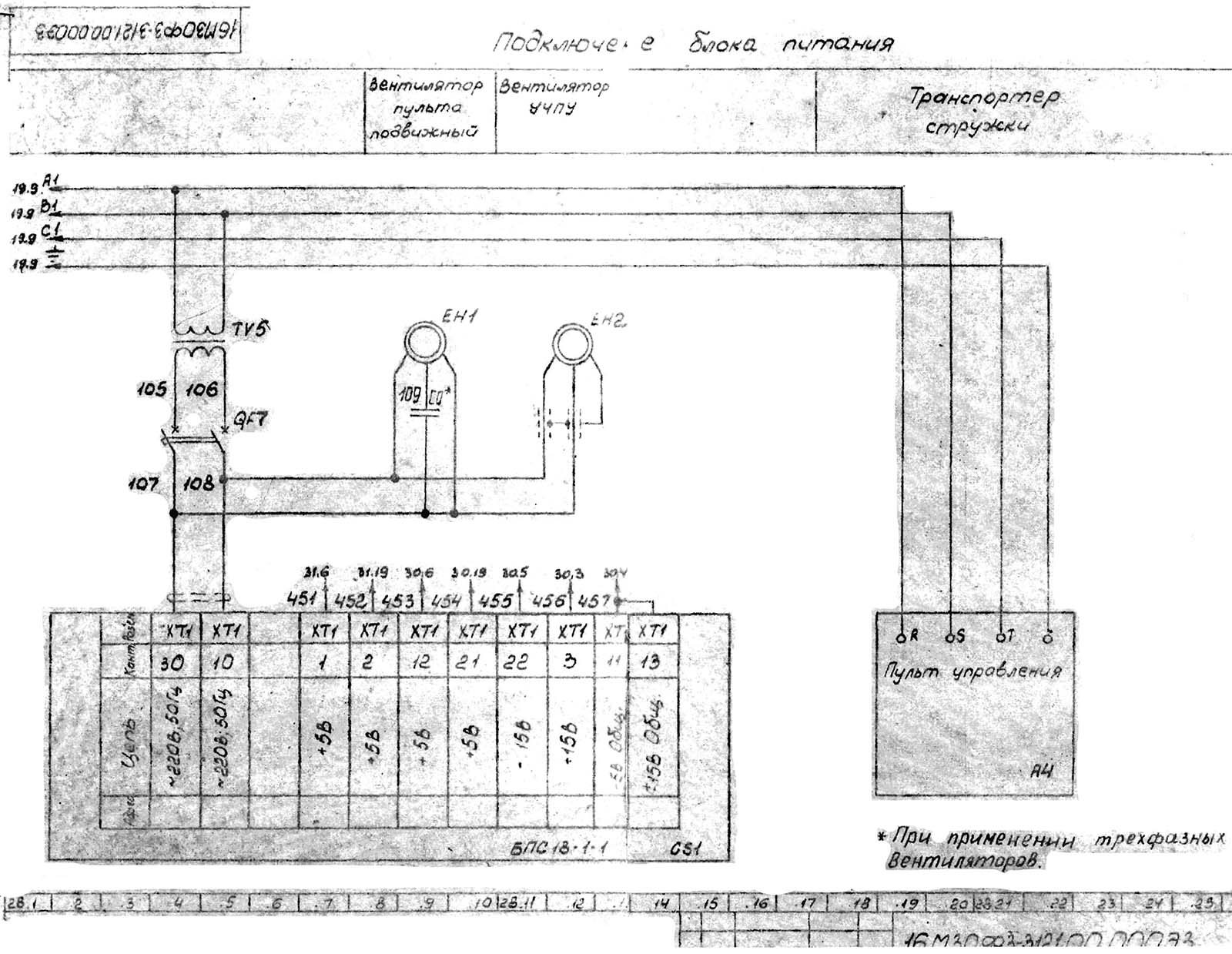

Электрооборудование токарного станка 16М30Ф3-121. 1989 год
Питание электрооборудования токарного станка 16М30Ф3-121
Питание электрооборудования станка осуществляется от четырехпроводной линии ~380 В, 50 Гц.
Питание целей управления переменного тока осуществляется напряжением ~110 В от понижающего трансформатора TV2.
Питание цепей управления постоянного тока осуществляется напряжением =24 В от TV1 и выпрямителей VD1...VD6, С2.
Питание электромагнитов осуществляется напряжением ~110 В от понижающего трансформатора TV2.
Питание местного освещения осуществляется ~24 В от понижающего трансформатора TV3.
Питание УЧПУ осуществляется напряжением ~220 В от понижающего трансформатора TV5.
Электродвигатели, установленные на станке 16М30Ф3-121
- М1 - Электродвигатель главного привода (поставляется с комплектным электроприводом СЕС 30/30-30 НРБ) MP160L, 30 кВт
- М2 - Электродвигатель станции смазки 4А90LБУ3, 1,5 кВт
- М3 - Встроен в насос охлаждение СОЖ Х14-22М, 0,125 кВт
- М4 - Вентилятор - Встроен в М1
- М5 - Электродвигатель насоса дозаторной смазки А01012-4, 0,08 кВт
- М7 - Электродвигатель резцедержки ДПТ-П-2214-С2, 0,5 кВт
- М8 - Электродвигатель постоянного тока привода подач по оси "X" 4MTBC, 30 Нм
- М9 - Электродвигатель постоянного тока привода подач по оси "Z" 4MTBC, 30 Нм
- М10 - Электродвигатель механизма выбора диапазонов скорости шпинделя ЭМГ-53, 0,55 кВт
Описание электроприводов и схемы управления
Включение и отключение электрооборудования
Перед включением электрооборудования станка необходимо выполнить следующие операции:
- Поставить все автоматические выключатели, установленные на панелях управления электрошкафов в положение «Включено».
- Закрыть на замки дверцы электрошкафов
- Включить вводной выключатель QF1
Загорается сигнальная лампочка белого цвета HL3 на пульте станка сигнализирующая о подаче напряжения на станок.
Аварийное отключение станка должно производится нажатием на грибовидную кнопку красного цвета SB1 «Общий стоп» на пульте станка, которая отключает цепи управления на 110В и 24В. Происходит останов всех движений.
Для снятия напряжения со станка необходимо вручную отключить вводной выключатель QF1.
Включение УЧПУ при начальном пуске осуществляется следующим образом:
- Включить тумблер «К1» на блоке питания БПС 18-1-1
- Подключить аккумуляторы включением тумблера «А2» БПС 18-1-1
- Выставит величину тока, потребляемого фотоимпульсными датчиками
- Деблокировать пульт оператора УЧПУ поворотом выключателя SA9 на подвижном пульте станка
- На пульте управления должна загореться лампочка HL7 «Готовность станка»
- Ввести параметры станка в область параметров согласно таблице 4 (лист 25 Инструкции по эксплуатации УЧПУ)
ВНИМАНИЕ
На время технологического останова (для замера, установки-снятия заготовки ..) переключатель SA8 на пульте управления ставить в положение «Стоп шпинделя».
Управление выбором диапазонов шпинделя
(16М30Ф3-3121.00.000 Э3 лист 19..21)
Электропривод механизма выбора диапазонов шпинделя осуществляется от асинхронного электродвигателя М10, встроенного в головку «ЭМГ-53» (Р=0,55кВт, N=3000 об/мин).
Конечные выключатели SQ13..SQ16 контролируют диапазоны шпинделя, а именно:
- SQ13 – нейтраль
- SQ14 – первый
- SQ15 – второй
- SQ16 – третий
Зацепление шестерен контролируется конечными выключателями SQ17..SQ18.
Номер выбранного диапазона (0, 1, 2, 3) отмечается лампочками HL13..HL16.
В наладочном режиме выбор диапазона шпинделя осуществляется клавиатурой с пульта УЧПУ, в автоматическом – по программе командами М40..М43.
При подаче одной из команд М40..М43 включается реле КА7.
Управление пневмопатроном
(16М30Ф3-3121.00.000 Э3 лист 14)
Для управления отжимом и зажимом детали в патроне служат кнопки SB11 и SB12 встроенные в педали.
Зажиму соответствуют обесточенное состояние пускателя КМ6 и электромагнита YA13.
Электроприводы подач
(16М30Ф3-3121.00.000 Э3 лист 6, 7)
Электроприводы подач на станке выполнены на высокомоментных электродвигателях постоянного тока производства НРБ.
По координате Х – электродвигатель М8 типа «4МТВС».
По координате Z – электродвигатель М9 того же типа со встроенным тахогенератором BR2, тормозом YB2, позистором RK1.
В качестве датчиков обратной связи (ДОС) по положению применены преобразователи измерительные фотоэлектрические ВЕ-178.
Ограничение перемещений, аварийное ограничение перемещений и выход в исходное положение подвижных органов станка контролируется блоками путевых выключателей SQ3, SQ4.
При выключении выключателей ограничения перемещения (SQ3-1, SQ3-2 по координате Х и SQ4-1, SQ4-4 по координате Z) сигнал останова приводов подач вырабатывает УЧПУ.
При включении выключателей аварийного ограничения (SQ3-4 по координате Х и SQ4-4 по координате Z) они снимают готовность станка и отключают приводы подач.
При подходе к исходному положению предусмотрено снижение скорости по сигналам от SQ3-3, SQ4-3 и останов по нуль метке ДОС.
Блокировки токарного станка 16М30Ф3-121
- Отключение вводного автомата QF1 при открывании дверок электрошкафа размыканием контактов SQ1, SQ2 в цепи QF1.
- Невозможно одновременное включение пускателей КМ13, КМ14 при работе механизма выбора диапазонов
- Исключена возможность движения каретки и суппорта за крайние положения конечных выключателей SQ3, SQ4.
- Исключена возможность включения и работы шпинделя при отсутствии давления в системе смазки.
- Исключена возможность отжима-зажима пиноли задней бабки и пневмопатрона при вращении шпинделя.
- Невозможно продолжение цикла работы станка при отсутствии контроля посадки резцедержки, открытом ограждении, а также отсутствии давления в пневмосистеме и уровня масла в станции дозаторной смазки.
- Невозможно одновременное включение пускателей КМ11, КМ11 при работе пиноли задней бабки
- Невозможно одновременное включение пускателей КМ4, КМ5 при включении охлаждения резцедержки и борштанги.
Сигнализация токарного станка 16М30Ф3-121
На пульте станка:
HL3 - лампа молочного цвета - подача напряжения на станок
HL7 - лампа зеленого цвета - сигнализация готовности станка
HL4 - лампа красного цвета - срабатывание тепловой защиты
HL8 - лампа красного цвета - нарушение зоны ограничения перемещений
HL9 - желтого цвета - засорение фильтра станции смазки
HL11 - лампа зеленого цвета - готовность системы смазки
HL13..HL16 - лампа зеленого цвета - выбранный диапазон шпинделя
HL12 - желтого цвета - посадка резцедержателя
HL5 - лампа зеленого цвета - готовность главного привода
HL6 - лампа зеленого цвета - готовность приводов подач по Х и Z.
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Электрическая схема токарного станка 16М30Ф3-121
Электрическая схема токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Перечень элементов токарного станка 16М30Ф3-121
Перечень элементов токарного станка 16М30Ф3-121. Смотреть в увеличенном масштабе
Читайте также: Справочник заводов производителей токарных станков
16М30Ф3 Станок токарный с числовым программным управлением (ЧПУ). Видеоролик.
Технические характеристики станка 16М30Ф3141
Наименование параметра | 16К30ФС353 | 16М30Ф3-141 |
---|---|---|
Основные параметры станка | ||
Класс точности станка П по ГОСТ 8—82 | П | П |
Наибольший диаметр обрабатываемого изделия над станиной, мм | 630 | 670 |
Наибольший диаметр обрабатываемого изделия над суппортом, мм | 320 | 320 |
Наибольшая длина обрабатываемого изделия, мм | 1400 | 1500, 3000 |
Наибольшая масса обрабатываемого изделия, мм | 850 | |
Шпиндель | ||
Диаметр отверстия в шпинделе, мм | 71 | |
Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм | 70 | 80 |
Количество скоростей шпинделя (обшее/ по программе) | 24/ 12 | Б/с |
Пределы оборотов шпинделя, об/мин | 6,3..1600 | 8..2000 |
Конец шпинделя по ГОСТ 12593-72 | 11М | 11М |
Наибольший крутящий момент на шпинделе, кНм | 3,40 | 2,29 |
Суппорт | ||
Наибольшее перемещение суппорта: продольное/ поперечное (рмц=1500, 3000), мм | 1200/ 300 | 1260, 2700/ 330 |
Высота резца, устанавливаемого в резцедержателе, мм | 32 | 32 |
Количество инструментов, устанавливаемых в резцедержатель, мм | 4, 8 | 5..9 |
Время смены инструмента, с | 4 | |
Максимальная скорость продольной подачи при нарезании резьбы, мм/мин | 2400 | |
Наибольшая величина подачи в режиме автоматического управления, мм/мин | 2400 | |
Размеры нарезаемых метрических резьб, мм | 0,01...20,47 | |
Диапазон скоростей подач (продольных и поперечных), мм/мин | 0,01..20,47 | 1..4000 |
Скорость быстрых ходов (продольных/ поперечных), мм/мин | 6000/ 5000 | 10000/ 10000 |
Дискретность задания перемещения (продольного/ поперечного, мм | 0,05/ 0,01 | 0,001/ 0,001 |
Точность перемещения (продольного/ поперечного, мм | 0,098/ 0,032 | |
Наибольшая скорость в режиме ручного управления, мм/об | 1,5 | |
Наибольшее усилие подачи (продольное/ поперечное), кН | 15/ 5 | 20/ 20 |
Задняя бабка | ||
Центр шпинделя задней бабки по ГОСТ 13214-67 | Морзе 6 | |
Наибольшее перемещение пиноли, мм | 240 | |
Наибольшее перемещение пиноли от гидроцилиндра, мм | 100 | |
Параметры систем ЧПУ | ||
Обозначение системы ЧПУ | НЦ-31 | НЦ-31 |
Количество управляемых координат (всего/ одновременно | 2/ 2 | 2/ 2 |
Тип датчика нулевого положения | ||
Тип датчика обратной связи | Фотоимпульсные | |
Электрооборудование и приводы станка | ||
Электросеть | 380/220 В,50 Гц | |
Количество электродвигателей на станке | 6 | 9 |
Электродвигатель главного привода, кВт | 22 | 30 |
Электродвигатель приводов подач, кВт | 2,8 | 30 Нм |
Электродвигатель резцедержки, кВт | 0,5 | 0,5 |
Электродвигатель станции смазки, кВт | 0,12 | 1,5 |
Электродвигатель насоса охлаждения, кВт | 1,5 | 0,125 |
Суммарная мощность электродвигателей, кВт | 50 | |
Суммарная мощность станка, кВт | ||
Габариты и масса станка | ||
Габариты станка (длина х ширина х высота), мм | 5290 х 3470 х 2105 | 5290 х 3875 х 2130 |
Масса станка с ЧПУ, кг | 7800 | 8000 |
- Станок токарный патронно-центровой 16М30Ф3-33. Руководство по эксплуатации 16М30Ф3-33.00.000 РЭ. Рязань, 1988
- Станок токарный патронно-центровой 16М30Ф3141. Руководство по эксплуатации 16М30Ф3141.00.000 РЭ. Рязань, 1990
- Станок токарный патронно-центровой 16М30Ф3171. Руководство по эксплуатации 16М30Ф3171.00.000 РЭ. Рязань, 1991
- Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
- Батов В.П. Токарные станки., 1978
- Белецкий Д.Г. Справочник токаря-универсала, 1987
- Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
- Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
- Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
- Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
- Тепинкичиев В.К. Металлорежущие станки, 1973
- Чернов Н.Н. Металлорежущие станки, 1988
- Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
Список литературы
Полезные ссылки по теме
